ＨＤＤを交換したけれど・・・
ＰＣ９８２１Ｌａ１３は、ＬシリーズのＨＤＤパック式ではないノートで初めて本体を分解せずにＨＤＤが交換できるようになりました。気軽に交換できるようにはなったものの、Ｗｉｎｄｏｗｓ９５の再インストールあるいはリストアには、まだまだ初心者には手強い壁があります。環境の再構築には、元のＨＤＤから丸ごとコピーしてしまうというのが、一番早道ではあります。筆者は、買ったときのＨＤＤをそのまま外してしまい、別なＨＤＤを取り付けてそこへすべてコピーして使っています。元のＨＤＤ自体がバックアップメディアになっているわけです。取り替えたＨＤＤは、アイオーデータの HDNV-3.2G です。当然ですが、９８ノートでの動作保証はありません。
注：本体を分解しないとはいえ、オプション設定されていない部品を付け替えると保証はなくなります。こんなに簡単に付け替えられるようにしたんだから、オプション設定して欲しいモノです。
Ｌａ１３のＨＤＤ交換
本体裏側のバッテリースロットではない部分に３カ所のネジがあります。手前がフタで、奥の２本がＨＤＤを直接止めています（赤丸の部分）。その奥に新穴対応のネジ穴があり、ゴムのフタがされていますが（黄丸の部分）、これを移動することでほとんどのＨＤＤに対応します。

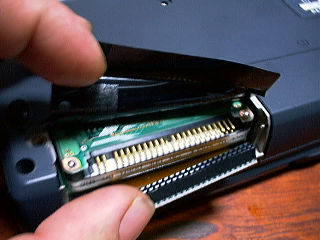

手前のネジを外してフタを取り、フィルムケーブルのコネクタを抜いてから、奥のネジを外してＨＤＤを取り出します。黒いプラスチックの絶縁材は剥がして入れ替えるＨＤＤに使います。
データの移動
ＨＤＤ内のデータをすべてコピーするのは、大容量外付けＨＤＤや大容量リムーバブルメディアなどに一時コピーしておいて書き戻すとか、デスクトップパソコン等に「２．５インチ→３．５インチ変換コネクタ」で接続してコピーする方法があります。
ここでは、ノートのみあるいは最低限の周辺機器でコピーする事を念頭にしています。どちらにしても、すべてを完全に元通りにするバックアップ／リストアツールを知りませんので、ＨＤＤのデータすべてを丸ごとコピーしてしまうツールを使います。
このケーブルは、２．５インチＩＤＥのパラレルケーブル（自作品）です。２．５インチ用の４４ピン圧着コネクタにメスしかなかったことと、コネクタとＨＤＤの間に割り込ませることから、ケーブルを１本ずつ捻ってあります。わかる人は写真を見ただけで「捻る理由」がわかると思いますが、もしわからない場合は会議室で質問してください。
二つのＨＤＤを、片方をジャンパでスレーブにしてつなぎます。フロッピーまたはマスター側のＤＯＳパーティションから、IDE_DISK.EXE （Ｖ３３ファン氏作）をデバイス登録して起動します。別ドライブとして認識させたところで、元ＨＤＤから新ＨＤＤへＤＯＳのコピーツールでセクタ単位のコピーをします。
パラレルケーブルの部品は、秋葉原の「西川電子部品」で手に入ります。材料代は、￥１，５００〜￥２，０００程度です。
アイオーデータ機器の「＊＊＊＊−ＰＣＩＤＥ」シリーズは使っているドライブがすべてＩＤＥドライブですので、ここへ代わりに外した（または付ける）ＨＤＤを接続させて使えます。このシリーズはインターフェースがＰＣカードですし、携帯目的の製品なので持っている方も多いでしょう。
これは「ＣＤＰＴＸ６−ＰＣＩＤＥ」です。分解しやすかったので、これを使いましたが、ＨＤＰかＭＯＰシリーズでもおなじです。ＨＤＤの認識には、ＨＤＰまたはＭＯＰシリーズの添付デバイスドライバが必要ですから、ＣＤＰシリーズしか持っていない方は無理です。

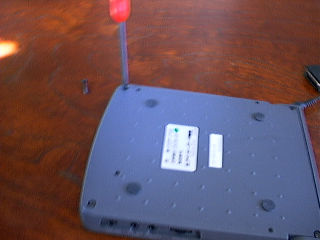

裏の４本のネジを外して分解します。

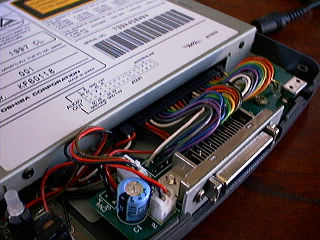

ドライブのコネクタ部分です。オーディオアウトプットは分かれているので、そのまま接続できます。マスター／スレーブの切り替えスイッチまで付いているので、これはこれでいろいろ遊べそうです。

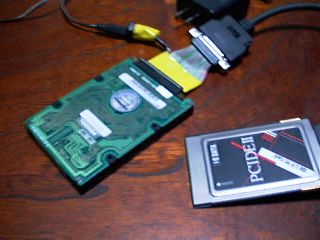

ＨＤＤをつないだところです。あとはパラレルケーブルの時と同じようにＤＯＳで起動して丸ごとコピーをかけました。
基盤の結線を追ったところ、特に回路があるわけではなく単に接続しているだけでしたので、こういうモノを作ってみました。コネクタの圧着部分で信号が漏れているのか、あるいは電源のハムノイズのせいなのか少々データ化けが生じましたので、現在検証中です。この部品は秋葉原ラジオセンター１Ｆの「センター日の丸無線」で買いました。
ちなみに、アイオーデータのＰＣＩＤＥシリーズのドライバはバージョンアップされて、アイオーデータステーション nifty:SIODATA やアイオーデータホームページ iodata.co.jp に最新版が登録されています。ユーザーの方はまめにチェックされることをおすすめします。
買ったばかりの一度も起動していないＨＤＤは、まだロングファイルネームがなく、すべてのファイルを普通のＤＯＳのファイラやコピーツールでコピーできますが、コピーしたＨＤＤは初期セットアップ前のＨＤＤチェックでハネられます。これが悪名高き(^^;「ＨＤＤチェック」です。これを回避する方法は今のところありません。
仕方がないので、元のＨＤＤで初期セットアップまでを行い、それを元にコピーをしています。初期セットアップ終了後は、ロングファイルネームが出来上がっているので、ＬＦＮ対応コピーツール等が必要です。コピー／バックアップツールの話題は会議室でお願いします。
ノート本体が、Ｎａ、Ｎｂ、Ｎｒ各シリーズのＣＤ−ＲＯＭドライブ内蔵機種でしたら、このような面倒な手順を踏まなくとも、ＣＤ−ＲＯＭの部分を分解して、ドライブを外してそこにＨＤＤを付けるとそのまま認識できます。（ＣＤ−ＲＯＭドライブはＥ−ＩＤＥのセカンダリになっています）１０倍速以上のＣＤ−ＲＯＭドライブはコネクタがＨＤＤとは一部違う場合がありますので、Ｎｒシリーズの一部とＮｗシリーズについてはこの方法が可能とは限りませんので、ご注意ください。
☆おまけ☆６４ＭＢ増設
Ｌａ１３は純正、サードパーティとも増設メモリーが３２ＭＢまでしか設定されていません。メモリーは１４４ピンＳＯＤＩＭＭという規格品でＡＴ互換機等に使われている汎用品ですから「使えるはず」というわけで、メルコの VD8-64M を付けてみました。メモリースロットの「枠」部分が狭いので１ｍｍほど削ってあります。見てもわからないでしょう？(^^)
結論からいいますときちんと認識できて、なんら問題なく使えていますが、これも一応「保証外」です。このことからすると、３２ＭＢまでの対応というのは単に物理的な大きさの問題という気がします。もっとも最近はもっと小さいメモリーボードが発売されているので、そちらを購入するのが無難でおすすめです。
☆おまけその２☆
分解や改造にはそれ相応の道具が必要です。ＨＤＤ交換などには半田鏝は必要ありませんが、ドライバーやピンセットなどが必要です。ドライバーはそこそこいいモノを使わないとネジ山をつぶしてしまって外せなくなったりします。

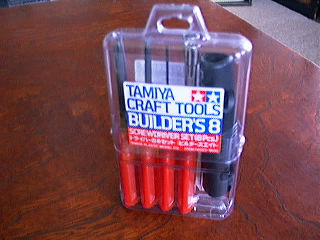

ドライバーはピンキリで、上を見ればキリがないのですが、どこでも手に入れることができてそこそこ使えるということで、田宮模型の「ビルダーズエイト」を紹介します。定価￥１，６００で模型屋さんや玩具屋さんで手に入ります。これ１セットで、ほとんどのノートが分解できます。

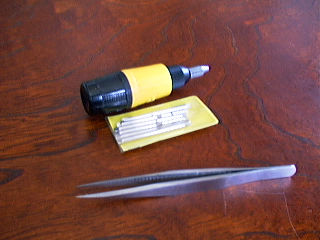

こちらはオフ会などに持っていく携帯用のドライバーセットです。ホームセンターなどで売っているもので、あまりいいモノではありませんが、荷物が多くなるときはこういうモノにします。
手前はホーザンのピンセットです。ピンセットは指先の一部ですので、ケチらずにいいモノを選びましょう。(^^)
