０．はじめに

Ｌｔ２は本体を分解しないと、ＨＤＤの交換ができません。分解難易度はＢです。なお、言うまでもないですが、分解した時点でメーカー保証は無効になります。

必要な工具は、プラスドライバー（大、小。小は大きさが微妙なので数種類用意してください）、マイナスドライバー、ピンセット、竹串あるいは爪楊枝などです。

１．準備

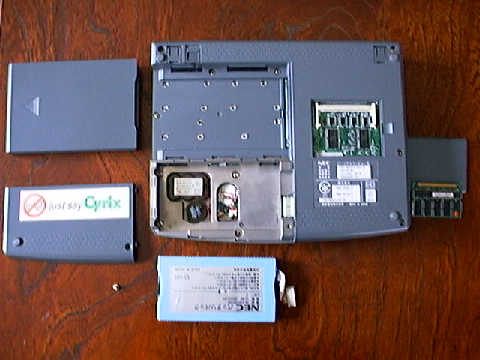

分解の前に、ＨＤＤのデータ等はすべてバックアップを取り、本体後ろのバックアップメリースイッチをＯＦＦにします。マニュアルに載っている手順でファーストバッテリを取り外します。続いて、フロッピーユニット（セカンドバッテリｏｒＰＣカード増設スロット）を外します。メモリーは外さなくても支障はないですが、安全のために外せるところは全部外します。

ファーストバッテリーの下にバックアップバッテリーがあります。通常の分解ではこれも全部外しますが、Ｌｔ２の場合は外さなくても問題は出にくいです。理由は後述します。

２．第一段階

準備ができましたら、まずキーボードから外します。キーボードは[ESC]、[f4]、[f9]、[ROOLDOWN]のところにある４カ所の爪で止まっています。ここに、マイナスドライバーを差し込み下向きにこじるようにして持ち上げます。

キーボードが外れたら、フィルムケーブルを取り外します。写真のように「押さえ」を上に向かって押し出すようにします。写真では爪楊枝を使っています。ピンセットなどですると、間違って基板を傷付けかねません。割り箸や竹串などもおすすめです。

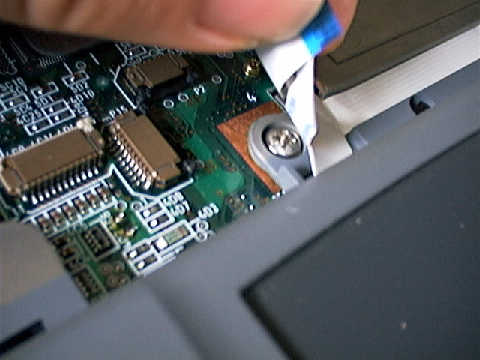

中央よりのクロスしたケーブルは、スライドパッドと、電池＆スピーカー基板への配線です。この下に隠しネジがあり、これを外さないと分解できません。ここでバックアップバッテリーからの配線を外してしまうので、マザーボードへの通電はすべて切られます。ここまではショート等に十分注意して作業してください。

３．いよいよ分解

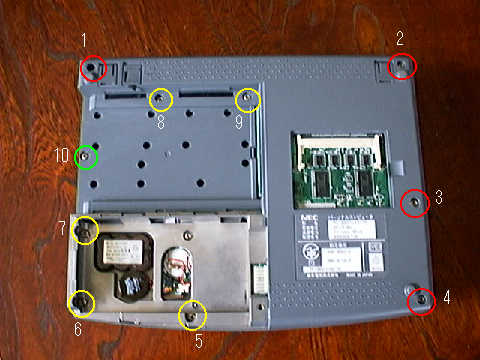

それでは本体を裏返して、ネジを外します。１〜４までは長いネジ、５〜９までは短いネジです。１０は小さくて特に短いネジを使っています。ドライバーの掛かりが少ないので、ネジ頭を痛めないようにドライバーを選んで慎重に。ネジは大きさが混ざらないようにしっかり保管します。

４．問題の爪（４カ所）

本体後ろの爪は２カ所、ボトム側を内側に押し込むようにすると外れます。中央部はＦＤＤスロットの中に爪があり、矢印方向に押しながら下（キーボード側）に押し込むように外します。

最後は前面の大きな爪です。これが一番固く、なおかつ重要な爪なので慎重に。これは、トップ側を押し込むように外します。

爪は無理に引き剥がそうとしても外れません。ぴったりと合わせた状態で、押し込むように力を入れるのがコツです。こればっかりは場数を踏むしかありませんが、慣れたらバリバリ剥がせるようになります。

作業は、ディスプレイを９０度開けた状態でやるとやりやすいです。

５．いよいよ佳境です

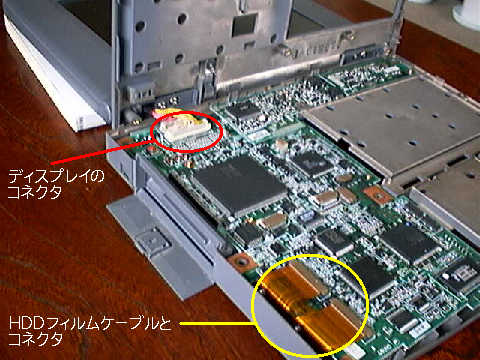

トップとボトムが離れても、ディスプレイケーブルはまだ繋がっています。雑誌などを台にしてケーブルに無理な力がかからないように置きます。コネクタはマイナスドライバーでこじるようにしてもいいですが、やはり推奨は指先で慎重に、です。

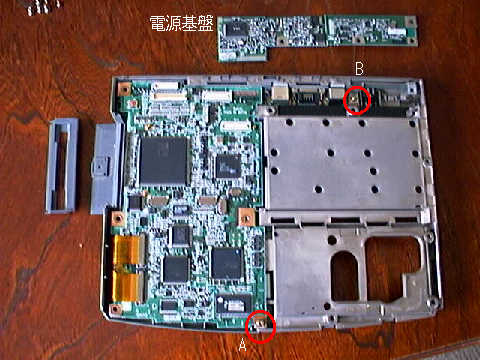

奥の右側にあるのが電源基板です。コネクタ２カ所でささっているだけなので、慎重に抜きます。ネジ（Ａ）を外し、ＨＤＤのフィルムケーブルを外します。ネジ（Ｂ）は今回関係ありませんが、ＣＰＵの張り替えなどをするときはこれも外します。

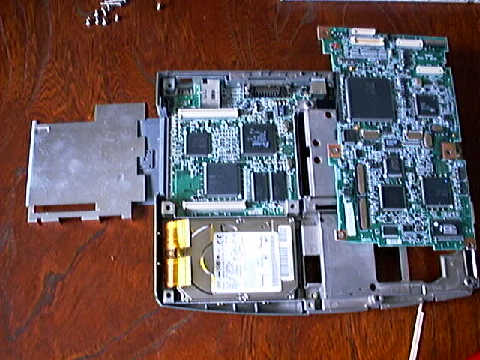

マザーボードは２段式になっていて、ＰＣカードスロット両側の２つのコネクタで繋がっています。ゆっくりと引き剥がしますが、そのままだと赤外線インターフェース部分が引っかかって取れません。手前側から持ち上げるようにするのがコツでしょうか。

６．あとはお好きにどうぞ

これでＨＤＤはガイドごと取れます。あとはお好きなＨＤＤと入れ替えるだけです。最近のベアドライブはネジ穴位置が違うので、機種選定に留意するか適宜加工してください。ベアドライブのコネクタ部分はＨＤＤ側のピンを曲げやすいので、ここも注意が必要です。

写真のドライブは、IBM DMCA-21440 です。

７．おまけの小技

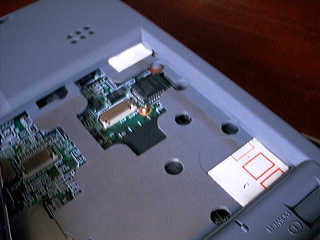

キーボードを何度も付け外ししていると、爪が緩くなってキーボードがブカブカに浮くようになってしまいます。写真は、ハガキを適当な大きさに切ってキーボードをはめ込むときに挟んでいます。たったこれだけで、ずいぶんしっかりするものです。
