スピーカーの音が・・・

Ｌｔ２標準の内蔵スピーカーはお世辞にも良い音とは言えません。サウンドカードを入れたものの、ケーブルは邪魔だし・・というわけでＨＤＤ交換の時にパームレスト裏に隙間があることに目を付け、ここに別なスピーカーを内蔵してみました。

注：この改造は、処理速度や使いやすさがアップするわけではありません。あくまで個人的な趣味とこだわりの産物ですので、よい子は真似しないでください。する人はいないと思いますが・・

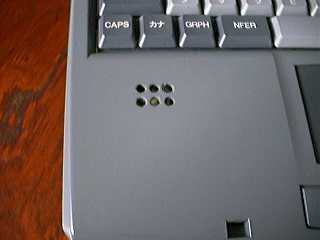

なんて自然な仕上がり(^^)

まるで標準装備のような自然な仕上がりと自負していますが、見た人は皆笑います。穴を６個開けたのは、下敷きで試験して試聴した結果です。

配線と取り付け

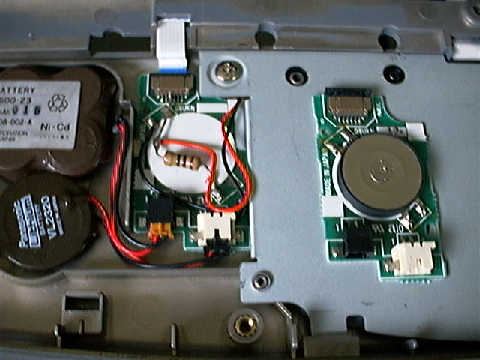

右に置いてあるのが、標準のＳＰボードです。同じものからＳＰユニットを取り外したものをセットし、そこから配線しています。

標準のＳＰはダイナミック型ではありますが、インピーダンスが６４オームです。取り替えたＳＰは８オームなので、ＰＣ本体のオーディオアンプ部の負担軽減の意味で５０オームの抵抗を直列に入れてみました。しかし、音が小さくなるしノイズも減ったようではないので、後日直結に戻しました。以後、１年以上使っていますがトラブルはありません。

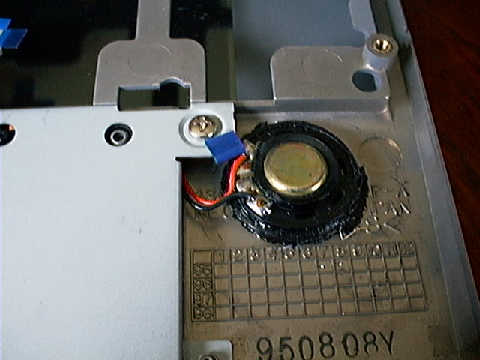

ＳＰは、穴を開けた場所にブチルゴムで直接接着しました。ブチルゴムはオーディオ用のダンプ材として認知されていますから、多少なりとも音質向上に貢献するだろうという予想です。（ホントか）

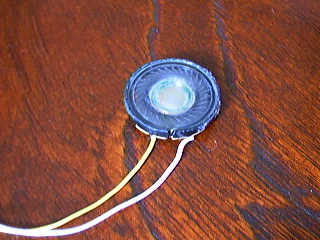

ＳＰは、ヘッドフォンなどに使われている普通のダイナミックＳＰです。一応何種類か試験して、一番能率が高くて漏洩磁束が少ないものを選びました。漏洩磁束の検証は、テレビの画面にくっつけて色ずれで判断しました。取り付ける場所がＨＤＤの真上ですから、漏洩磁束に注意が必要です。

オーディオと言えるような音質ではありませんが、標準ＳＰより音が大きく聞き取りやすいので、とても満足しています。モデムの音が少々大きすぎますが、そういうときは手で塞いだりタバコを乗っけたりして防音しています。(^^)

☆おまけ☆ＣＰＵ交換とクロックアップ

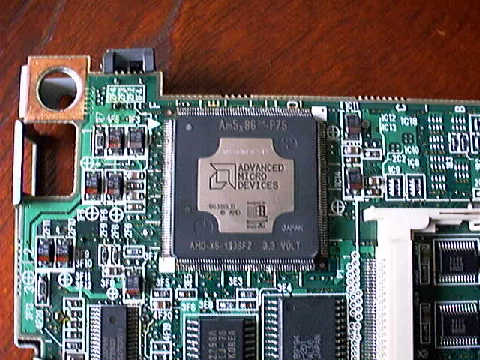

ＣＰＵは一年前にＡｍｄの Am5x86/133-P75 に交換し、25MHzの４倍速 100MHz で動作していました。電池の持ちもほとんど変わらず、発熱も気になりません。非常に安定していますが、あまり速くなったとは感じませんでした。

今回、撮影のために分解したので、ついでにベースクロックを 25MHz から 33MHz に上げてみました。ＣＰＵが元の 486DX2/50 では、速いクロックに付いてきません（起動すらしない）が、Ａｍｄなら大丈夫なはずです。

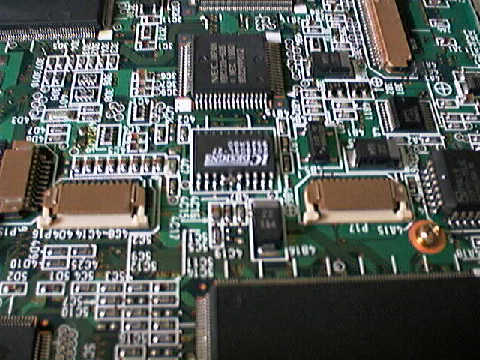

写真がピンぼけですが、クロックＩＣの足を跳ね上げてあります。１４番と１５番を浮かせて１６番とブリッジ、１７番は浮かせるだけです。これで 33MHz の４倍 133MHz で動作しています。

少し使ってみましたが、Ｌａ１３と比べても極端に遅いとは感じませんので、かなり速くなっているようです。熱対策のためにＣＰＵにシリコンシートを貼って、ボトムに入っている放熱アルミ板と密着を計ってみました。それでも底はかなり熱くなります。膝の上で使うと火傷しそうです。

長時間使うためには、もう少し積極的な放熱対策が必要だと思います。冬は良いですが、雪が解ける頃までには何とかしようと思っています。やはり、底板を切り取ってアルミボトムかな。(^^;
